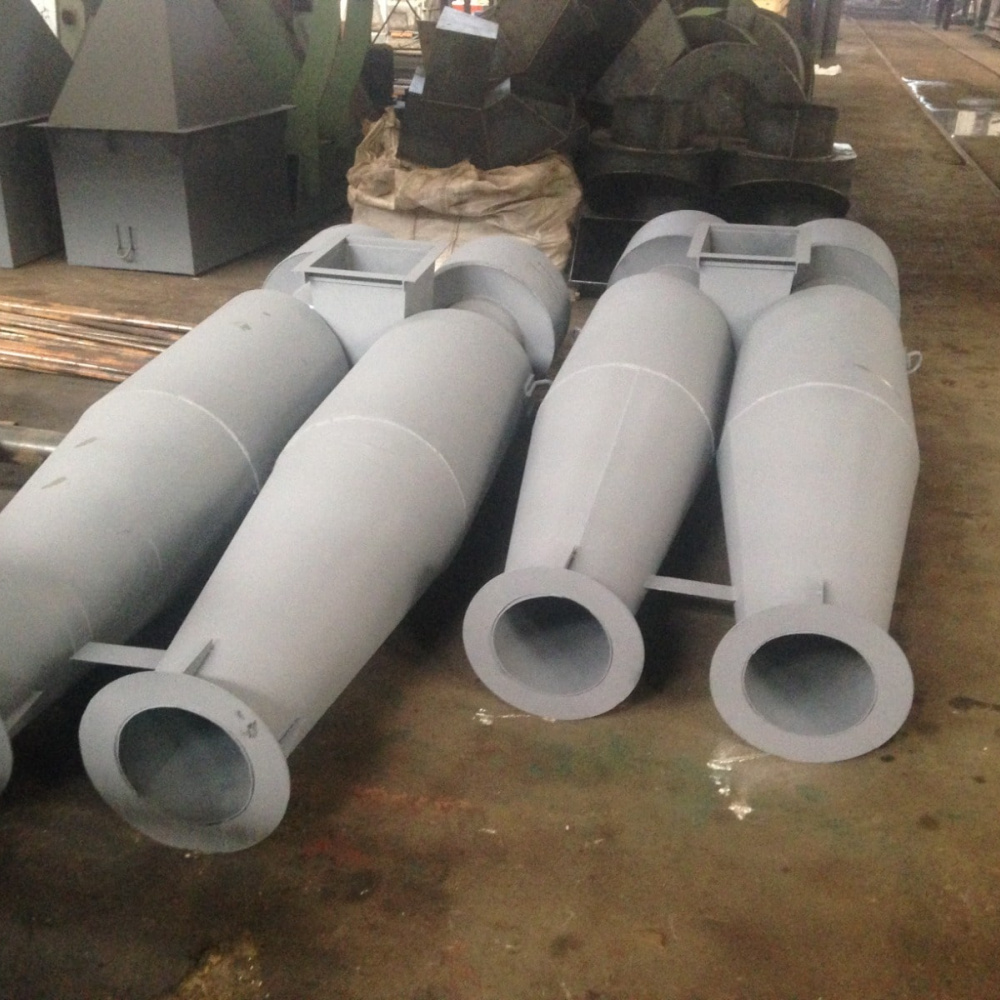

Циклоны ЦН-15 используются для очистки аспирационного воздуха, а так же для сухой очистки газов и воздуха, выделяющихся при некоторых процессах производства (обжиг, сушка, сжигание топлива и т. д.).
Циклон ЦН (пылеуловитель) применяется: на предприятиях чёрной и цветной металлургии, в химической, нефтяной, машиностроительной промышленности, а также эффективен на предприятиях энергетики, при производстве строительных материалов и т. д. Циклоны ЦН являются самым простым видом пылеуловителей и работают, используя действие центробежной силы. Важно отметить, что циклоны могут использоваться для безотходного производства, так как некоторые виды пыли, что собраны этим пылеуловителем возможно подвергнуть переработке.
Применение циклонов типа ЦН-15 не разрешено во взрывоопасных средах, не рекомендуется их применять также для улавливания больших частиц пыли, особенно при небольших диаметрах циклонов. Степень очистки газов с помощью пылеуловителя во многом зависит от размера частиц пыли: чем больше их размеры, тем эффективней очистка. Коэффициент очистки циклона ЦН-15 — 95%.
Схема циклона ЦН-15 с одним элементом и с двумя элементами (справа налево)
Схема циклона ЦН-15 с четырьмя элементом и с шестью элементами (справа налево)
|
Типоразмер циклона |
Площадь сечения |
Производительность, м3/час |
Рабочий объем бункера, м3 |
|
|---|---|---|---|---|
|
при V="2,5м/с |
при V="4,0м/с |
|||
|
Одиночные циклоны ЦН-15×1УП |
||||
|
ЦН-15-200×1УП |
0,0314 |
283 |
452 |
0,04 |
|
ЦН-15-300×1УП |
0,07 |
630 |
1000 |
0,082 |
|
ЦН-15-400×1УП |
0,125 |
1110 |
1800 |
0,13 |
|
ЦН-15-500×1УП |
0,196 |
1800 |
2800 |
0,32 |
|
ЦН-15-600×1УП |
0,282 |
2500 |
4100 |
0,43 |
|
ЦН-15-700×1УП |
0,384 |
3500 |
5500 |
0,58 |
|
ЦН-15-800×1УП |
0,502 |
4500 |
7200 |
1,03 |
|
ЦН-15-900×1УП |
0,635 |
5700 |
9200 |
1,65 |
|
ЦН-15-1000×1УП |
0,785 |
7100 |
11300 |
2,5 |
|
ЦН-15-1200×1УП |
1,13 |
10200 |
16200 |
3,73 |
|
ЦН-15-1400×1УП |
1,538 |
13900 |
22200 |
6,44 |
|
ЦН-15-1600×1УП |
2 |
18000 |
28800 |
8,2 |
|
ЦН-15-1800×1УП |
2,5 |
22500 |
36000 |
13,4 |
|
ЦН-15-2000×1УП |
3 |
27000 |
43200 |
16 |
|
Группы состоящие из двух циклонов ЦН-15×2УП и ЦН-15×2СП |
||||
|
ЦН-15-300×2УП (СП) |
0,14 |
1270 |
2000 |
0,2 |
|
ЦН-15-400×2УП (СП) |
0,25 |
2300 |
3600 |
0,31 |
|
ЦН-15-500×2УП (СП) |
0,392 |
3500 |
5600 |
0,5 |
|
ЦН-15-600×2УП (СП) |
0,564 |
5100 |
8100 |
0,6 |
|
ЦН-15-700×2УП (СП) |
0,768 |
6900 |
11100 |
0,83 |
|
ЦН-15-800×2УП (СП) |
1,004 |
9000 |
14400 |
1,15 |
|
ЦН-15-900×2УП (СП) |
1,27 |
11400 |
18300 |
1,45 |
|
Группы состоящие из четырех циклонов ЦН-15×4УП и ЦН-15×4СП |
||||
|
ЦН-15-400×4УП (СП) |
0,5 |
4500 |
7200 |
0,76 |
|
ЦН-15-500×4УП (СП) |
0,784 |
7000 |
11300 |
1,1 |
|
ЦН-15-600×4УП (СП) |
1,128 |
10200 |
16300 |
1,5 |
|
ЦН-15-700×4УП (СП) |
1,536 |
13800 |
22000 |
2,03 |
|
ЦН-15-800×4УП (СП) |
2,008 |
18100 |
28900 |
2,61 |
|
ЦН-15-900×4УП (СП) |
2,54 |
22800 |
36600 |
3,01 |
|
Группы состоящие из шести циклонов ЦН-15×6УП и ЦН-15×6СП |
||||
|
ЦН-15-500×6УП (СП) |
1,176 |
10600 |
16900 |
2,72 |
|
ЦН-15-600×6УП (СП) |
1,692 |
15300 |
24400 |
4,45 |
|
ЦН-15-700×6УП (СП) |
2,304 |
20800 |
33100 |
6,2 |
|
ЦН-15-800×6УП (СП) |
3,012 |
27100 |
43300 |
10,2 |
|
ЦН-15-900×6УП (СП) |
3,81 |
34300 |
54900 |
13,1 |
|
ЦН-15-1000×6УП (СП) |
4,71 |
42600 |
67800 |
16,78 |
|
Группы состоящие из восьми циклонов ЦН-15×8УП и ЦН-15×8СП |
||||
|
ЦН-15-500×8УП (СП) |
1,568 |
14100 |
22600 |
6,2 |
|
ЦН-15-800×8УП (СП) |
4,02 |
36000 |
57500 |
14,3 |
Просмотренные товары
Характеристики (таблицей):
Наименование Расход газа макс. м3/с Количество элементов Габаритные размеры, мм Масса, кг Циклон БЦ-259-(3×2) 1,11 6 1580×1430×3450 1820 Циклон БЦ-259-(3×3) 1,66 9 1980×1589×3450 2500 Циклон БЦ-259-(4×3) 2,20 12 1980×2628×4480 3200 Циклон БЦ-259-(4×4) 2,95 16 2400×2628×4480 3600 Циклон БЦ-259-(4×5) 3,69 20 2820×2628×4480 4000 Циклон БЦ-259-(6×4) 4,44 24 2390×1988×4265 4800 Циклон БЦ-259-(6×5) 5,55 30 2810×2408×4265 5600 Циклон БЦ-259-(6×6) 6,66 36 3230×2844×4265 6300 Циклон БЦ-259-(6×7) 7,77 42 3650×3248×5085 7400 Циклон БЦ-259-(6×8) 8,88 48 4070×3672×5085 8100
L×B×H
Ожидается
Характеристики (таблицей):
Наименование Расход газа макс. м3/с Количество секций Количество элементов Габаритные размеры, мм (LxBxH) Масса кг БЦ-512-1-(4×4) 12,35 1 16 4180×3560×7075 10800 БЦ-512-р-1-(4×4) 12,35 1 16 5835×3560×7075 12500 БЦ-512-1-(4×6) 18,5 1 24 4450×3560×7075 15200 БЦ-512-р-1-(4×6) 18,5 1 24 6050×3560×7075 16700 БЦ-512-2-(6×5) 23,2 2 30 4150×4550×7410 18700 БЦ-512-р-2-(6×5) 23,2 2 30 6130×4550×7410 21500 БЦ-512-2-(6×6) 27,8 2 36 4790×4550×7410 21300 БЦ-512-р-2-(6×6) 27,8 2 36 6770×4550×7410 24100 БЦ-512-2-(6×7) 32,4 2 42 5150×4550×7410 23800 БЦ-512-р-2-(6×7) 32,4 2 42 7410×4550×7410 26600 БЦ-512-2-(8×6) 37,0 2 48 4730×6460×6950 27800 БЦ-512-р-2-(8×6) 37,0 2 48 6050×6460×6950 31400 БЦ-512-3-(12×6) 55,6 3 72 4730×9360×6970 40700 БЦ-512-р-3-(12×6) 55,6 3 72 6050×9360×6970 45900 БЦ-512-4-(8×12) 74,1 4 96 8105×6460×6970 54700 БЦ-512-р-4-(8×12) 74,1 4 96 11430×6460×6970 61700 БЦ-512-6-(12×12) 111,2 6 144 8105×9630×6970 78000 БЦ-512-р-6-(12×12) 111,2 6 144 11430×9630×6970 88800
В наличии
Характеристики (таблицей):
Наименование Расход газа при 150 °С, Рекомендуемая паропроизводительность т/ч (теплопроизводительность Гкал/ч) Габариты (L×B×H), мм Macса, кг Др="45 (450) Др="60 (600) БЦ- 2-4×(3+2) 4,18 4,84 6,5(2,6) 2120×1610×4010 3000 БЦ-2-5×(3+2) 5,25 6,07 6,5(2,6) 2400×1610×4110 3650 БЦ-2-5×(4+2) 6,28 7,25 10,0 (4,0) 2400×1890×4110 4150 БЦ-2-6×(4+2) 7,55 8,72 10,0 (4,0) 2680×1890×4210 4900 БЦ-2-6×(4+3) 8,77 10,15 15,0 (6,0) 2890×2170×4410 5500 БЦ-2-7×(5+3) 11,72 13,58 20,0 (8,0) 3170×2450×4510 7150
м3/с (не более) при сопротивлении, кг/м2(ПА)
25,0 (10,0)
В наличии
Характеристики (таблицей):
Наименование параметра Показатель Производительность, т/ч 30 Размер загруженных кусков, мм, не более 250 Фракция дробления, мм, не более 40 Частота вращения дробильного валка, об/мин, не менее 60 Мощность электродвигателя, кВт 11 Частота вращения электродвигателя, об/мин 1000 Масса без электродвигателя, кг, не более 1500 Габаритные размеры, не более Длина, мм с правым расположением привода 2550 с левым расположением привода 1790 Ширина, мм с правым расположением привода 1235 с левым расположением привода 1755 Высота, мм 910
В наличии
Наша фирма занимается производством, поставкой и монтажом модульных котельных установок, котлов, топок, циклонов, транспортеров углеподачи и золоудаления, вентиляторов и дымососов, а так же другого котельного оборудования. Изготавливаем автоматики и щиты управления котлами. Проводим пусконаладочные работы и режимные испытания. Выполняем проектные работы.
