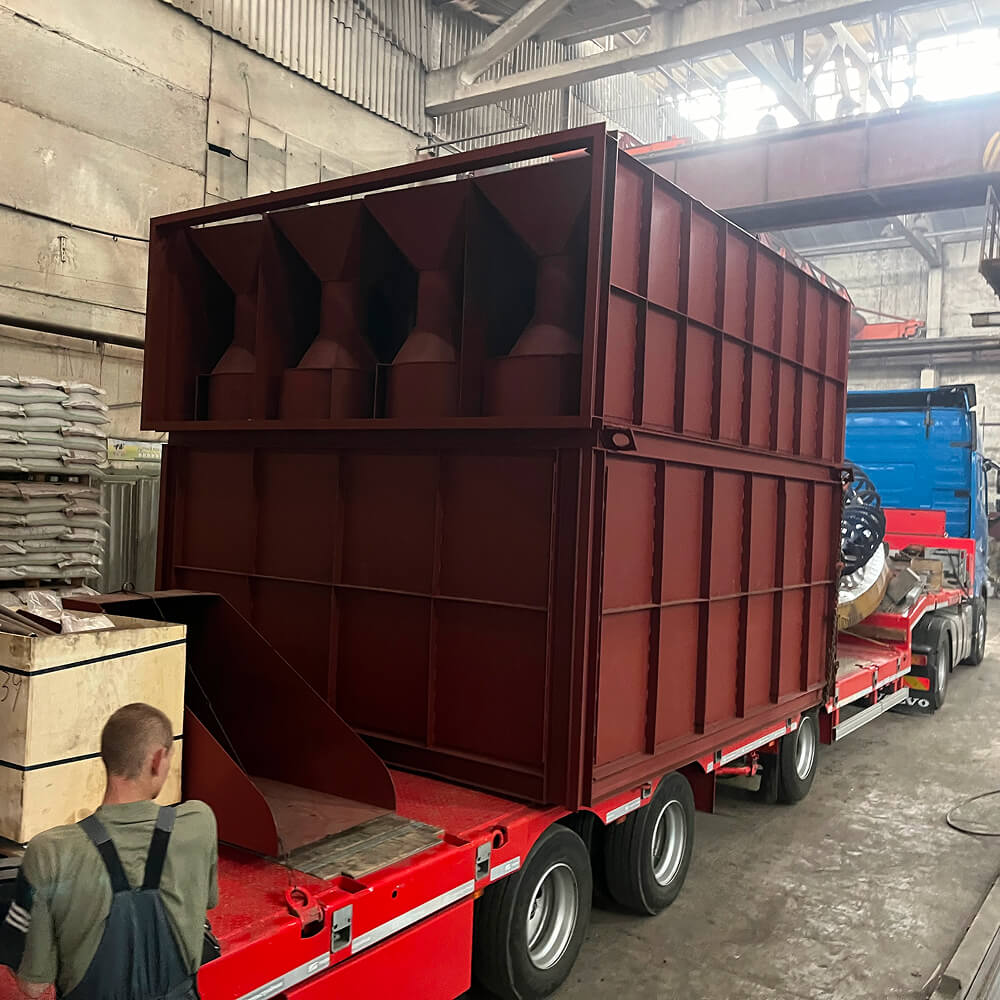

Циклоны БЦ-512 предназначены для сухого улавливания золы, уносимой дымовыми газами с максимальной температурой на входе 400 °С из топок паровых стационарных котлов паропроизводительностью 25–512 т/ч и водогрейных котлов теплопроизводительностью 10–50 Гкал/ч при сжигании твердых золосодержащих топлив.
Циклоны БЦ-512 состоят из секции, элементов циклонных, перекрытий, панелей, бункера с рамой, фланцев. Циклоны БЦ-512 могут оснащаться элементом отсоса (системой рециркуляции), направляющей 10% газов из бункера на вход циклона со степенью очистки 94% и гидравлическим сопротивлением 1300 Па, в наименовании таких циклонов присутствует буква «Р». Циклоны БЦ-512 без элемента отсоса обеспечивают очистку 92% гидравлическим сопротивлением 1100 Па.
Циклон БЦ-512 компонуется батареями циклонных элементов диаметром 512мм. Повышенный диаметр циклонных элементов обеспечивает его надежную работу при улавливании слипающихся зол, и при работе котлов на многозольных топливах.
Запыленный газ подводят в секции циклона одним общим потоком ко входной камере. Из общего потока газ поступает в элементы и получает вращение от лопаток завихрителя. Твердые частицы золы, прижимаясь к корпусу циклон, спускаются в зольный бункер. Очищенные дымовые газы направляются в выхлопную трубу циклонного элемента. Из выхлопных труб циклонных элементов дымовые газы собираются в общую выходную камеру и удаляются в атмосферу посредством дымососа.
|
Наименование |
Расход газа макс. м3/с |
Количество секций |
Количество элементов |
Габаритные размеры, мм (LxBxH) |
Масса кг |
|---|---|---|---|---|---|
|
БЦ-512-1-(4×4) |
12,35 |
1 |
16 |
4180×3560×7075 |
10800 |
|
БЦ-512-р-1-(4×4) |
12,35 |
1 |
16 |
5835×3560×7075 |
12500 |
|
БЦ-512-1-(4×6) |
18,5 |
1 |
24 |
4450×3560×7075 |
15200 |
|
БЦ-512-р-1-(4×6) |
18,5 |
1 |
24 |
6050×3560×7075 |
16700 |
|
БЦ-512-2-(6×5) |
23,2 |
2 |
30 |
4150×4550×7410 |
18700 |
|
БЦ-512-р-2-(6×5) |
23,2 |
2 |
30 |
6130×4550×7410 |
21500 |
|
БЦ-512-2-(6×6) |
27,8 |
2 |
36 |
4790×4550×7410 |
21300 |
|
БЦ-512-р-2-(6×6) |
27,8 |
2 |
36 |
6770×4550×7410 |
24100 |
|
БЦ-512-2-(6×7) |
32,4 |
2 |
42 |
5150×4550×7410 |
23800 |
|
БЦ-512-р-2-(6×7) |
32,4 |
2 |
42 |
7410×4550×7410 |
26600 |
|
БЦ-512-2-(8×6) |
37,0 |
2 |
48 |
4730×6460×6950 |
27800 |
|
БЦ-512-р-2-(8×6) |
37,0 |
2 |
48 |
6050×6460×6950 |
31400 |
|
БЦ-512-3-(12×6) |
55,6 |
3 |
72 |
4730×9360×6970 |
40700 |
|
БЦ-512-р-3-(12×6) |
55,6 |
3 |
72 |
6050×9360×6970 |
45900 |
|
БЦ-512-4-(8×12) |
74,1 |
4 |
96 |
8105×6460×6970 |
54700 |
|
БЦ-512-р-4-(8×12) |
74,1 |
4 |
96 |
11430×6460×6970 |
61700 |
|
БЦ-512-6-(12×12) |
111,2 |
6 |
144 |
8105×9630×6970 |
78000 |
|
БЦ-512-р-6-(12×12) |
111,2 |
6 |
144 |
11430×9630×6970 |
88800 |
Просмотренные товары
Характеристики (таблицей):
Наименование Расход газа при 150 °С, Рекомендуемая паропроизводительность т/ч (теплопроизводительность Гкал/ч) Габариты (L×B×H), мм Macса, кг Др="45 (450) Др="60 (600) БЦ- 2-4×(3+2) 4,18 4,84 6,5(2,6) 2120×1610×4010 3000 БЦ-2-5×(3+2) 5,25 6,07 6,5(2,6) 2400×1610×4110 3650 БЦ-2-5×(4+2) 6,28 7,25 10,0 (4,0) 2400×1890×4110 4150 БЦ-2-6×(4+2) 7,55 8,72 10,0 (4,0) 2680×1890×4210 4900 БЦ-2-6×(4+3) 8,77 10,15 15,0 (6,0) 2890×2170×4410 5500 БЦ-2-7×(5+3) 11,72 13,58 20,0 (8,0) 3170×2450×4510 7150
м3/с (не более) при сопротивлении, кг/м2(ПА)
25,0 (10,0)
В наличии
Характеристики (таблицей):
Наименование параметра Показатель Производительность, т/ч 30 Размер загруженных кусков, мм, не более 250 Фракция дробления, мм, не более 40 Частота вращения дробильного валка, об/мин, не менее 60 Мощность электродвигателя, кВт 11 Частота вращения электродвигателя, об/мин 1000 Масса без электродвигателя, кг, не более 1500 Габаритные размеры, не более Длина, мм с правым расположением привода 2550 с левым расположением привода 1790 Ширина, мм с правым расположением привода 1235 с левым расположением привода 1755 Высота, мм 910
В наличии
Характеристики (таблицей):
Наименование параметра Показатель Номинальная производительность, т/ч 15 Электродвигатель: мощность, кВт; частота вращения, об/мин 11/1500 Размер загружаемых кусков топлиа, мм, не более 300 Редуктор Ц2У-200-40 Фракция дробления 0...40 Частота вращения винтов, об/мин, не менее 60 Масса, кг 1500 Габаритные размеры длина 3340 ширина 1055 высота 745
В наличии
Наша фирма занимается производством, поставкой и монтажом модульных котельных установок, котлов, топок, циклонов, транспортеров углеподачи и золоудаления, вентиляторов и дымососов, а так же другого котельного оборудования. Изготавливаем автоматики и щиты управления котлами. Проводим пусконаладочные работы и режимные испытания. Выполняем проектные работы.
