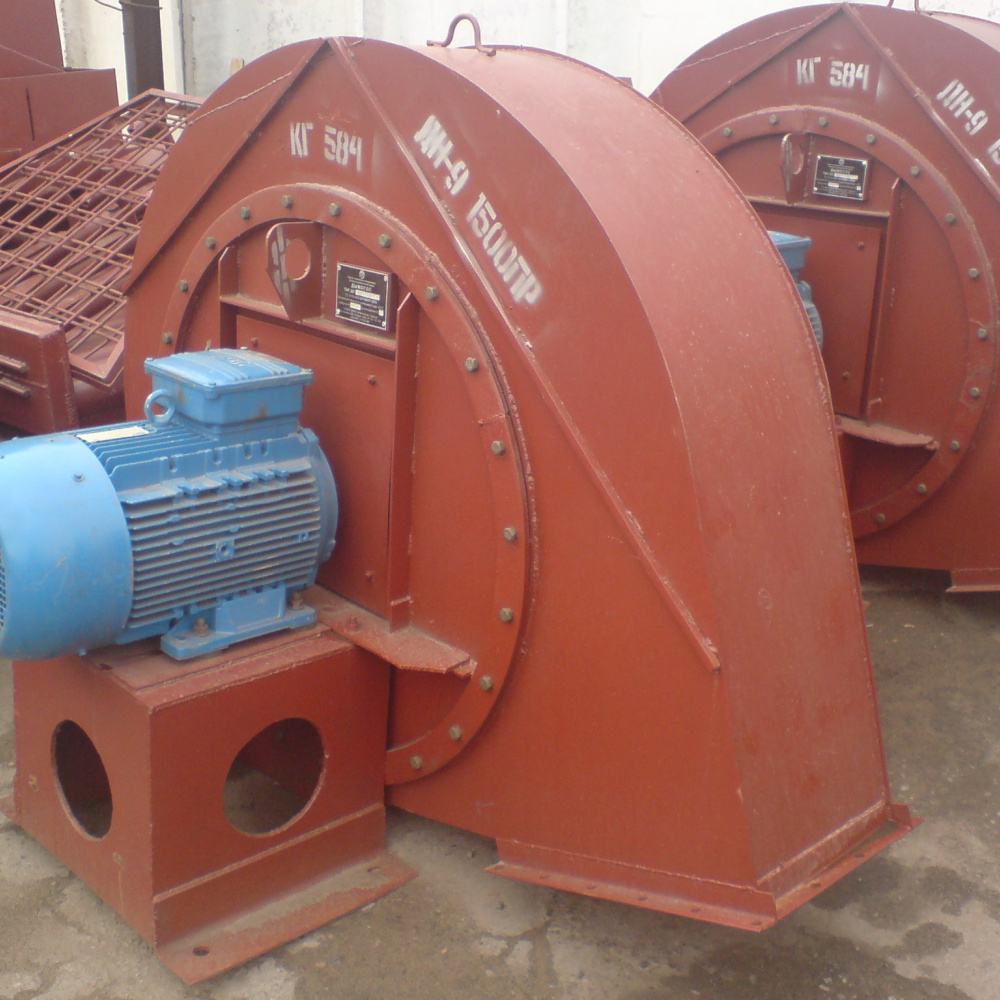

Вентиляторы ВД, ВДН с посадкой рабочего колеса на вал электродвигателя / Вентиляторы ВД, ВДН с посадкой рабочего колеса на вал электродвигателя

В наличии

Цена: по запросу

Основным применением центробежных вентиляторов (ВД, ВДН) одностороннего всасывания является комплектация паровых и водогрейных котлов, работающих на твердом, жидком и газообразном видах топлива, а также для производственных целей в технологических установках предприятий различных отраслей.

Узнать цену

Качество

Гарантируем качественные товары

Рядом с вами

Широкая сеть представительства

Доставка по России

Доставим груз оперативно и в срок

Описание

Характеристики

Вентиляторы ВД, ВДН изготавливаются в двух конструктивных вариантах:

с посадкой рабочего колеса на вал электродвигателя.
с посадкой рабочего колеса на вал ходовой части.

Тягодутьевые машины оснащены осевыми направляющими аппаратами, предназначенными для регулирования производительности и давления. Корпус (улитка) вентиляторов поворотный. Это позволяет устанавливать их с углом разворота до 270 0.

Тягодутьевые машины бывают:

общего назначения: в качестве материала для их изготовления используется углеродистая сталь.
коррозионностойкие: в качестве материала для их изготовления используется нержавеющая сталь.

Тягодутьевые машины изготавливаются как правого, так и левого вращения.

Тягодутьевые машины с посадкой рабочего колеса на вал электродвигателя.

Тягодутьевые машины с посадкой рабочего колеса на вал ходовой части.

Схема угла разворота корпуса.

Направление вращения рабочего колеса дымососа определяется со стороны электродвигателя.

Вращение рабочего колеса по часовой стрелке – правого вращения.
Вращение рабочего колеса против часовой стрелки – левого вращения.

Вентиляторы ВД, ВДН с посадкой рабочего колеса на вал электродвигателя
Наименование	Установленная мощность эл. дв. кВт	Производительность х1000 м³/ч	Давление даПа	Габариты, мм (LхВхН)	Масса, кг
Вентилятор возврата уноса ВВУ, (3000 об. мин.)	4,0	1,0	380,0	452х654х685	112,6
Вентилятор острого дутья, (3000 об. мин.)	7,5	1,8	395,0	581х634х611	128
ВД-2,7/1500 об. мин.	1,1	0,55	37,5	420х393х569	30
ВД-2,7/3000 об. мин.	1,1	1,1	150,0	420х393х569	34
ВД-2,7/3000 об. мин.	1,5	1,1	150,0	420х393х569	40
ВД-2,8/1500 об. мин.	3,0	1,3	70,0	500х525х580	65
ВД-2,8/3000 об. мин.	7,5	2,6	280,0	565х525х580	80
19ЦС-63/3000 об. мин.	11,0	1,9	618,0	634х685х715	148
30ЦС-85/3000 об. мин.	15,0	3,0	833,0	728х775х804	204
ВДН-6,3/1000 об. мин.	3,0	3,4	62,5	1150х1240х1075	365
ВДН-6,3/1500 об. мин.	5,5	5,1	138,0	1150х1240х1075	365
ВДН-8/1000 об. мин.	11,0	6,9	99,0	1165х1470х1285	518
ВДН-8/1500 об. мин.	15,0	10,4	223,0	1165х1470х1285	523
ВДН-9/1000 об. мин.	11,0	9,9	125,0	1205х1647х1368	543
ВДН-9/1500 об. мин.	15,0	14,9	283,0	1205х1647х1368	548
ВДН-10/1000 об. мин.	11,0	13,6	155,0	1288х1825х1485	625
ВДН-10/1500 об. мин.	30,0	20,4	352,0	1360х1825х1485	690
ВДН-11,2/1000 об. мин.	22,0	19,1	194,0	1477х2038х1685	986
ВДН-11,2/1500 об. мин.	55,0	28,7	441,0	1505х2038х1685	1063
ВДН-12,5/1000 об. мин.	30,0	26,6	243,0	1626х2230х1820	1125
ВДН-12,5/1500 об. мин.	90,0	39,9	552,0	1745х2230х1820	1354
ВДН-13/1000 об. мин.	45,0	29,0	275,0	1815х2270х1990	1475
ВДН-13/1500 об. мин.	132,0	43,0	620,0	2080х2270х1990	1811
